商品名称：定子铁芯半自动扣片机

商品型号：

简单描述：

详细描述：

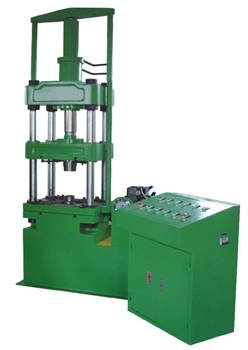

电机定子铁芯半自动叠压扣片机

性能特点

（一）本压装机为四柱结构：
　主要由上、下横梁、滑动横梁、扣片盘、支座组成，配套有液压站和电器柜。

（二）机床主要组成部分说明：
　 (1)系列电机定子铁芯半自动叠压机，适用于相当Y132-200电机定子铁芯叠压、贴呀高度30—400，扣片数量通常为4条槽，如果扣压8条扣片槽，则需扣压2次或定制扣片盘，也可以定制6条槽的扣片盘。
　 (2)在支座和下横梁的底部装有送涨胎油缸，在活塞杆上装有胎具涨紧油缸和涨紧模具。
　 (3)滑动横梁与主油缸的活塞杆联结，其上固定铁芯上压胎和上压胎调整垫板。
　 (4)活动扣片盘装有可疑单独调整的4条滚轮总成(也可以定制6槽或槽)用以把铁芯扣片条碾压固定在扣片槽中。
　 (5)上横梁中央固定主油缸，用以压紧叠片。
　 (6)一台电机定子铁芯的压装胎具共有6种、A下垫板 B上压胎帽 C槽棒 D涨胎 E涨胎芯 F涨芯固定螺杆。一般的若变更电机型号则要更换6中胎具。如若变更规则一般要更换涨胎、张芯、螺杆和槽棒。
（三）半自动操作使用说明
　 A、在反复调整点操作室叠压一台电机后，方能转换到半自动生产操作，
　 B、按顶出按钮，涨胎组合升起，把电机定子冲片叠放到胎具上，插入槽棒。
　 C、按涨紧按钮，涨芯动作下拉，把涨胎涨紧，压力升高电接点压力表发讯，切断供油电路，并接通主油缸压下电路，主油缸自动压下，压到位，压力升高，电热点压力表发讯切断主油缸电路，此时接通扣片液压缸电源使之扣片液压缸向上提升，滚盘自动上行，滚轮滚压平扣片条且折头，扣片盘上行折头到位滚盘自动下行退回，退到原位置，滚盘油路断电，在这同时涨紧油缸松开，送胎油缸退回，带动涨胎组合退回到原位一次主轴油缸退回，退到位，行程开关动作切断退回电路取下铁芯半自动循环操作结束。
